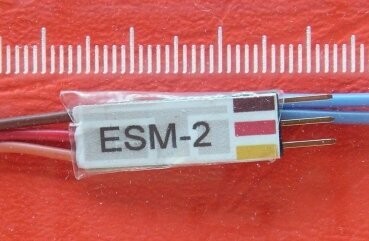

Mit Hilfe des ESM-2 können ALLE im Modellbau üblichen Motoren mit Endschaltern versehen werden.
Also auch Brushless-Motoren die mit der gängigen Schalter/Dioden-Lösung nicht funktionieren.
Die Endschalter werden nicht wie üblich mit Dioden in den Motor-Stromkreis geschaltet sondern an 2 Steuereingänge des ESM-2.
Dies hat den Vorteil das die Schalter nicht den gesamten Motorstrom verkraften müssen.
Die Schalter schalten lastfrei nach Minus.
Zudem erspart man sich die Dioden.
Das ESM-2 wird einfach zwischen Empfänger und Regler gesteckt.
Der Empfänger-Puls wird eins zu eins durchgeschaltet.
Wird aber die blaue Steuerleitung 1 auf Minus geschaltet, dann wird der Empfänger-Puls auf maximal 1,5 ms begrenzt.
Wird die blaue Steuerleitung 2 auf Minus geschaltet, dann wird der Empfänger-Puls auf minimal 1,5 ms verlängert.
Somit kann der Motor an den Endschaltern nur noch in die entgegengesetzte Richtung angesteuert werden.
Maße: 20x8x3mm
